微波功率源 GMG-925 25kW/915MHz
日期:2021-09-23 浏览:8607
分享到:

GMG-925 25kW/915MHz微波功率源广泛用于微波加热、烧结、解冻、木材烘干、污水处理以及等离子CVD应用领域...


技 术 指 标

25kW/915MHz大功率微波源,采用30kW/915MHz磁控管及标准WR975波导输出接口;微波功率2.5~25kW连续可调。微波传输系统根据要求由环行器、水负载、以及馈入波导组成。

系统采用PLC总控单元,触摸屏多参数显示,同时设计有缺水、缺相及微波源异常等安全连锁保护系统以确保设备安全可靠运行。

一、微波功率源:

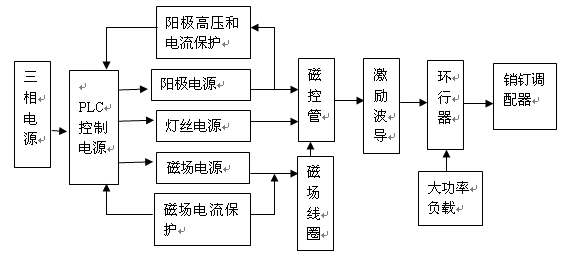

原理框图如下:

二、微波源技术参数指标

1)微波工作频率:   915MHz±15MHz

2)电   源:              380VAC±5%, 50Hz, 3相4线,单独地线,容量45kVA


3)总功耗:             ≤ 40 kW

4)微波输出功率:   2.5 ~ 25KW 连续可调。

5)波导接口:          BJ-9,WR975

6)微波泄漏:       符合国际标准

7)冷却水:          流量10 L/min;水压0.20~0.4kPa;进水温度15-20℃

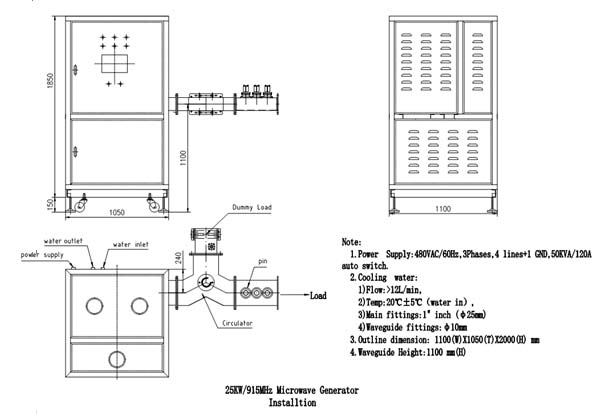

8)外形结构:       分离式结构(微波电源控制机柜和磁控管功率头机柜,两个机柜分别配备空调挂机)

9)控制方式:          PLC 控制,10寸触摸屏操作。


(1)功率设定,数字显示


(2)灯丝电流、阳极电压和电流、磁场电压和电流调节显示;


(3)过流报警、冷却水超温和缺水报警;


联系电话:028- 88491611 ;  张经理:13668288728
