GGCKZJ-III/10C型压力容器
日期:2021-08-25 浏览:7799
分享到:

GGCKZJ-III/10C型压力容器真空测控组件(以下简称测控组件)是融合真空测量、管道控制于一体的测控组件,具有体积小、真空测量范围宽、快速抽放真空、简单快速安装、环境适应性强、操作简单等优点。


测控组件主要由阀体组件、真空测量传感器两部分组成。


阀体组件(型号:GGCKZJ-III)


阀体组件是由∅28直通管道焊接口、CF25法兰盘、KF16法兰盘、两个超高真空手动阀以及阀体通道组成。


J1是阀体组件与抽真空机组的KF16连接口,当不对传感器抽真空(或者不连接抽真空机组)时此口用真空盲板连接。


J2是阀体组件与真空测量传感器的CF16连接口,当需要更换真空测量传感器时可通过此口简单快速的更换。


J3是阀体组件与设备连接的∅28连接口,当需要更换测控组件(或者检修设备)时可通过此口简单快速的操作。


K1手动阀是控制J/2连接口与J3连接口的通断,K2是控制K1手动阀腔体与J1连接口的通断。


阀芯采用全金属波纹管阀芯,阀体材质为不锈钢材质,焊接工艺为氩弧焊,能耐200℃的高温,其真空漏率为Q≤1×10-11Pa·m3·s-1。

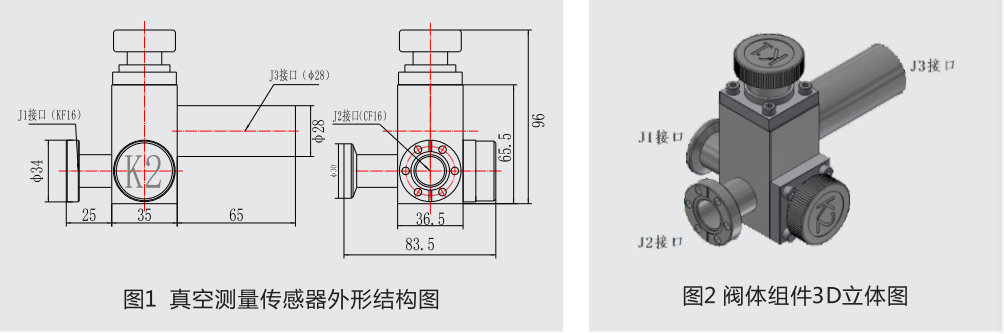

其外形结构及3D立体图如图1、图2所示:(单位:mm)

真空测量传感器(型号:ZJ-10C/CF16)

真空测量传感器是用于检测真空度,满足所要求的测量范围和精度并将产生模拟量信号传递给真空测量仪表。

CF16法兰是与阀体组件连接的连接口,当需要更换真空测量传感器时可通过此口简单快速更换。

传感器保护罩是保护真空测量传感器的电气连接端,即当不需要测量当前真空度时,保护罩保护传感器的电气连接端,防止外界因素损坏真空测量传感器;当需要测量当前真空度时,取下保护罩,连接信号线即可测量真空度。

真空测量传感器的材质为不锈钢和陶瓷,焊接工艺为氩弧焊,能耐200℃的高温,其真空漏率为Q≤1×10-11Pa·m3·s-1。

真空测量传感器的工作温度:-35℃~70℃;存储温度:-40℃~200℃;工作湿度:≤95%;

真空测量传感器的测量范围:1.0x10+5Pa~1.0x10-4Pa。

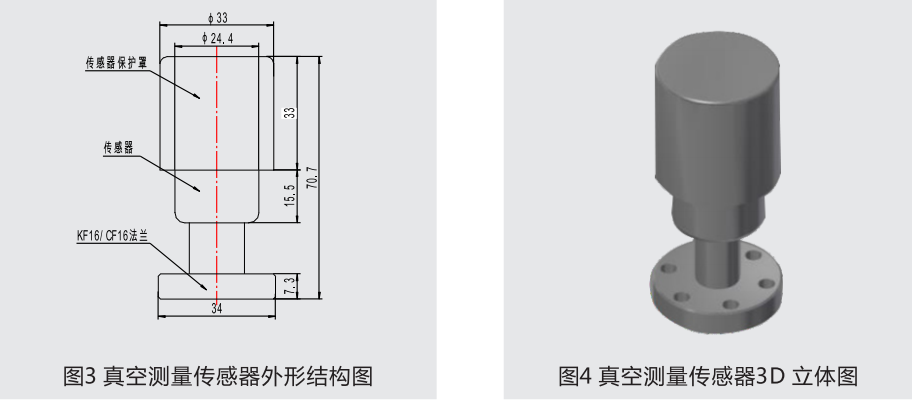

其外形结构及3D立体图如图3、图4所示:(单位:mm)
