微波波导元件
日期:2021-08-24 浏览:8555
分享到:

型号:2450MHz/915MHz

2450MHz/915MHz微波波导元件


CW2450 三端环形器

频率:       2450 MHz ± 20 MHz

输入功率:    => 6 kW

插入损耗:     <= 0.5 dB

隔离度:       => 25 dB

驻波比:        1.2:1

冷却:       水冷 > 5 l/min

水管外径:    12mm

波导:       BJ-26 带 FD 26 法兰

尺寸:       180×100×200 mm

重量:      约 5 kg



WS2450 短负载带监测头

频率:       2450 MHz ± 20 MHz

输入功率:     > 6 kW

驻波比:         1.2:1

监测耦合系数:  60 dB +- 0.1 dB

监测头连接:   L16 N type

波导:         BJ-26 带 FD 26 法兰

冷却:         water > 5 l/min

水管外径:     12mm

尺寸:       110×155×95 mm

重量:       约 2 kg

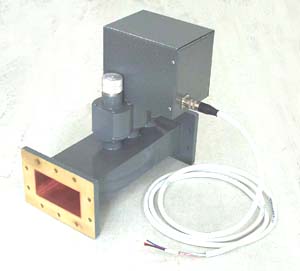

WT2450 电动销钉调配器


频率:     2450 MHz ± 20 MHz

输入功率:    > 6 kW

驻波系数:   => 40 (可调 )

电机参数:   DC 5V or 12V

波导:       BJ-26 带 FD 26 法兰

尺寸:       250×120×240 mm

重量:       约5 kg

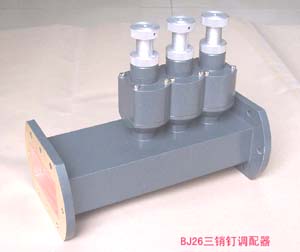

WT2450/3 手动3销钉调配器

频率:      2450 MHz ± 20 MHz

输入功率:    > 6 kW

驻波系数:    => 40 (可调)

波导:      BJ-26 带 FD 26 法兰

尺寸:      250×140×260 mm

重量:      约 4.5 kg



WCS2450 定向耦合器

频率:        2450 MHz ± 50 MHz

耦合系数:       > 50 dB

方向性:         > 20 dB

输出连接:      L-16 N type 50Ω

驻波系数:      < 1.10

波导:       BJ-26 带 FD 26 法兰

尺寸:      120×138×115 mm

重量:       约 3 kg



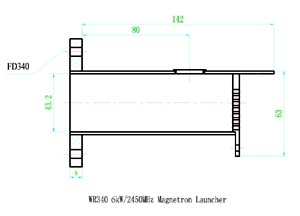

CK625 磁控管激励腔

频率:     2450 MHz ± 20 MHz

输入功率:    > 6 kW

驻波比:       1.2:1 max

波导:     BJ-26 带 FD 26 法兰

尺寸:     165×140×95 mm

重量:     约 1.9 kg



WCT2450 波导-同轴转换器

频率:     2450 MHz ± 20 MHz

输入功率:    > 6 kW

驻波系数:    < 1.2

同轴连接:    N type (50 Ohm)

波导:     BJ-26 带 FD 26 法兰

尺寸:     90×140×95 mm

重量:      约 1.3 kg


WC915 三端环形器

频率:     915 MHz ± 25 MHz

输入功率:    > 5kW

插入损耗:     < 0.5 dB

隔离度:       > 20 dB

冷却:       水冷 > 5 l/min

波导:    BJ-9 带 FDP 9 法兰

尺寸:     500×500×220 mm

重量:     约 10 kg


WT915 三销钉调配器



频率:     915 MHz ± 25 MHz

输入功率:    > 5 kW

驻波系数:     => 20(可调)

电极参数:    DC12V, 50mA

波导:    BJ-9 带 FDP 9 法兰

尺寸:     650×220×500 mm

重量:     约 9 kg


WS915 短负载带监测头

频率:     915 MHz ± 25 MHz

输入功率:    > 5kW

耦合系数: > 50 dB

驻波比:        1.2:1

冷却:      水冷 > 5 l/min

波导:    BJ-9 带 FDP 9 法兰

尺寸:    380×300×220 mm

重量:      约 7.5 kg



弯波导:  90 度



1. H-面:

WGB-3A, BJ-22 带 FD or FDP22法兰

WGB-1A, BJ-26 带 FD or FDP26 法兰

WGB-2A, BJ-32 带 FD or FDP32 法兰

WGB-4A, BJ-9 带 FDP 9 法兰

2. E-面:

WGB-3B, BJ-22 带 FD or FDP22 法兰

WGB-1B, BJ-26 带 FD or FDP26 法兰

WGB-2B, BJ-32 带 FD or FDP32 法兰

WGB-4B, BJ-9 带 FDP 9 法兰



WCS915 定向耦合器

频率:       915 MHz ± 25 MHz

耦合系数:       => 40 dB

方向性:       => 20 dB

输出连接:      N type

输入功率:    > 5 kW

波导:      BJ-9 带 FDP 9 法兰

尺寸:      300×340×220 mm



E/H-面 功分器:



BJ-32 带 FD or FDP32 法兰

BJ-26 带 FD or FDP26 法兰

BJ-22 带 FD or FDP22 法兰

BJ-9 带 FDP 9 法兰



波导过渡器


WGA-A, BJ-32-BJ-26 带 FD or FDP

WGA-B, BJ-32-BJ-22 带 FD or FDP

WGA-C, BJ-26-BJ-22 带 FD or FDP



直波导



WGS-C, BJ-22 带 FD or FDP22 法兰

WGS-A, BJ-26 带 FD or FDP26 法兰

WGS-B, BJ-32 带 FD or FDP32 法兰

WGS-D, BJ-9 带 FDP 9 法兰



WGSC-A 短路活塞带标尺



频率:      2450 MHz ± 15 MHz

调节距离:     235-355mm

波导:    BJ-26 带 FD or FDP26 法兰

输入功率:  > 6 kW



联系电话:028-84372044 张经理:13628002725
